| I. Namjena opreme i standardi sukladnosti | ||
| Oprema zadovoljava zahtjeve | U skladu je sa standardom GB/T 30435-2013 za električne peći za sušenje vrućim zrakom, sigurnosnim standardom proizvodnje GB 5959.4-92 i standardom GB/T 20033-2011 za pećnice s cirkulacijom vrućeg zraka. | |
| 2. Primjena proizvoda | Prikladno za provođenje otpornosti na toplinu, otpornost na vlagu, otpornost na suhoću, testiranje prilagodljivosti visokim i niskim temperaturama, održavanje konstantne temperature na niskim temperaturama i skladištenje elektroničkih i električnih proizvoda, površinske obrade, instrumente i mjerače, plastiku, metalurgiju i slične primjene. Osobito prikladan za testiranje prilagodbe na visoke i niske temperature proizvoda uključujući optička vlakna, kristale, precizne induktore, površinski obrađene komponente, PCB-ove i LCD-e; također služi kao uređaj za ispitivanje pouzdanosti za inženjering kontrole kvalitete. Dodatno primjenjivo za urede za nadzor kvalitete, istraživačke ustanove i ustanove visokog obrazovanja za procjenu učinka i kvalitete proizvoda. | |
| 3. Strogo zabranjeni proizvodi | Sljedeći predmeti su strogo zabranjeni za ispitivanje: zapaljive i eksplozivne tvari, visoko korozivni materijali i predmeti koji emitiraju jako zračenje. | |
| II. Specifikacije opreme | ||

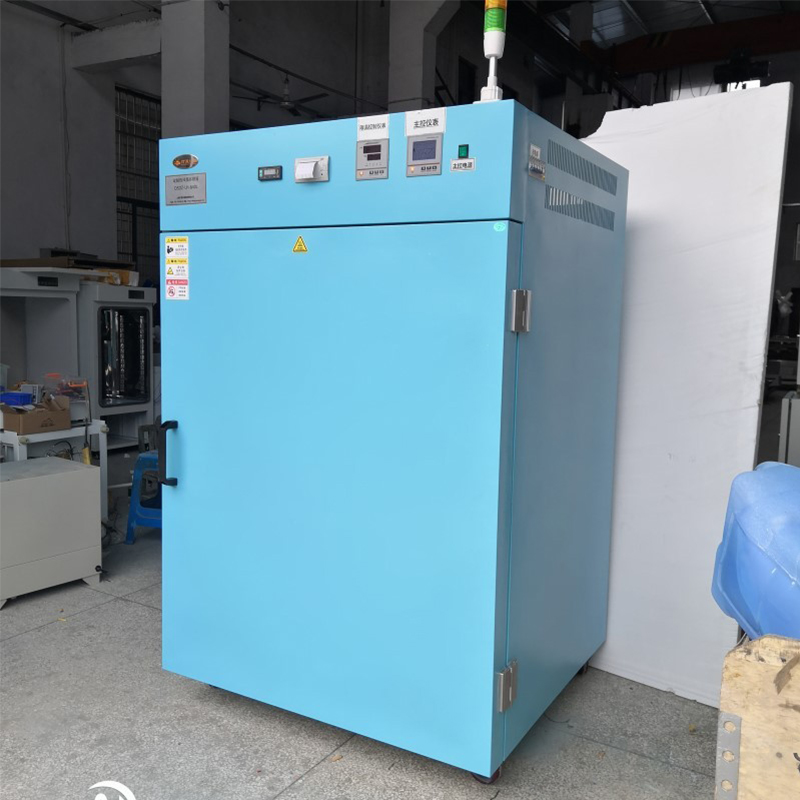

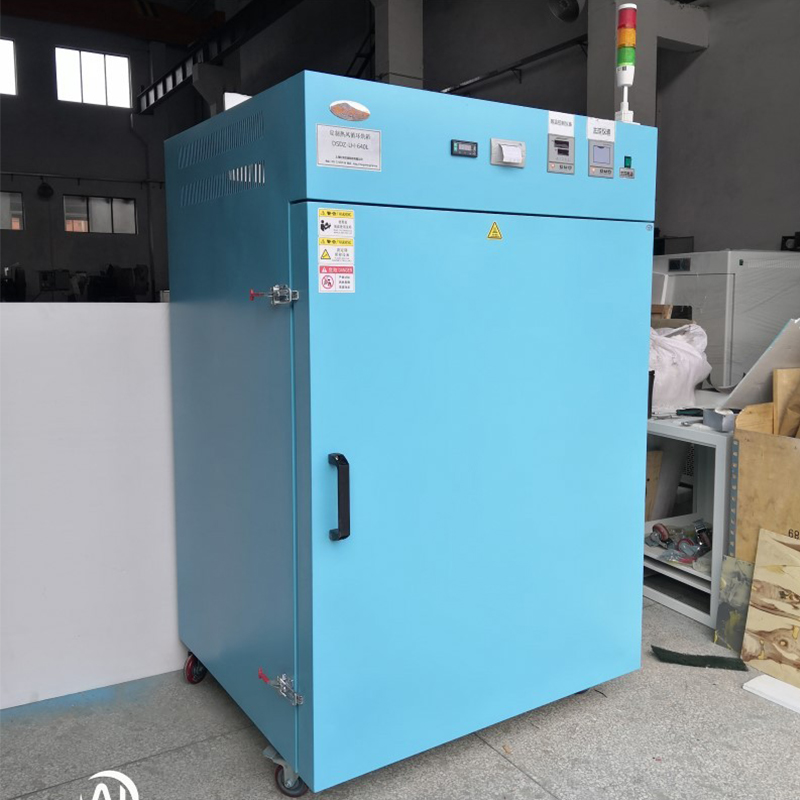

| 1. Naziv opreme | Prilagođena visokotemperaturna pećnica s cirkulacijom vrućeg zraka | |
| 1. Model opreme | DS-LH135 | |
| 2. Ključne tehničke specifikacije | ||
| Prilagođena pećnica s cirkulacijom vrućeg zraka | ||
| 2.1 Dimenzije unutarnje komore | 800 × 800 × 1000 mm (širina × dubina × visina) | |
| 2.2 Vanjske dimenzije | 1000 × 1050 × 1690 mm | |
| 2.3 Raspon temperature | RT 50 do 600 °C | |
| 2.4 Dugotrajna radna temperatura | <550 | |
| 2.5 Kolebanje temperature | ±1 °C | |
| 2.6 Ujednačenost temperature | ±2,5% očitanja | |
| 2.7 Brzina zagrijavanja | Sobna temperatura do 550 °C <85 min | |
| 2.8 Temperaturna rezolucija | 1 °C | |
| 2.9 Ujednačenost temperature | 200°C: ±2°C, 300°C: ±3°C, 400°C: ±5°C, 500°C: ±6°C | |
| 2.9 Nazivna snaga napajanja (približno) | 220V/50Hz | |
| 2.10 Ukupna potrošnja energije | Otprilike 4kW | |
| 2.11 Držač uzorka | Tri perforirane mrežaste ploče sa presavijenim rubovima (dvostruke oštrice) od nehrđajućeg čelika | |
| 3. Strukturna izvedba opreme | ||
| 3.1 Strukturalni materijali kućišta | Struktura | Unutrašnjost ima kutni čelični okvir za strukturalno pojačanje. Slojevi od vanjskog prema unutarnjem su: školjka ormara – izolacijska kamena vuna – okvir – zračni kanal – unutarnja komora – stalak za uzorke. Upravljački sustav smješten je u vanjsku upravljačku kutiju postavljenu na desnoj strani jedinice. Motor ventilatora ugrađen je na vrhu opreme, pogoneći cirkulacijski ventilator putem klinastog remena. |
| Materijal vanjskog kućišta | Vanjsko kućište koristi hladno valjani čelični lim s elektrostatičkim premazom u prahu. | |
| Materijal unutarnje obloge | Izrađen od vrhunske ploče od nehrđajućeg čelika SUS321. | |
| Brava za vrata | Sadrži bravu s dvostrukim zasunom za jednostavnu upotrebu. | |
| Izolacijski sloj | 5052 izolacijska vatrootporna vuna od aluminijevog oksida. | |
| Potporna stopala | Najlonske noge. | |
| vrata | Konfiguracija s jednim vratima bez prozora za gledanje, s mehanizmom za zaključavanje za ergonomski rad. Brtvljenje okvira vrata koristi posebno formulirane silikonske gumene brtve otporne na visoke/niske temperature za poboljšani integritet brtvljenja. | |
| 3.2 Sustav distribucije i cirkulacije zraka | ventilator | Korištenje brendiranih ventilatora otpornih na visoke temperature u kombinaciji s cirkulacijskim ventilatorima otpornim na visoke temperature od aluminijske legure za postizanje prisilne konvektivne difuzijske cirkulacije. |
| ventilator drive | Prijenos trokutastim remenom. | |
| Kanalska cirkulacija | Cirkulacija kanala koristi gornji usis s lijevim i desnim ispušnim dizajnom povratnog zraka. Ugradnja pregrada unutar kanala osigurava da su i tlak i brzina zraka u skladu sa standardima testiranja, dok istovremeno omogućuje brzu stabilizaciju temperature nakon otvaranja i zatvaranja vrata. | |
| Testna luka | Nijedan. | |
| 3.3 Sustav grijanja | ① | Sustav grijanja koristi metodu grijanja cirkulacijom vrućeg zraka, čime se osigurava ravnomjerna raspodjela temperature uz preciznu i pouzdanu kontrolu temperature. |
| ② | I kontrolu temperature i izlaznu snagu izračunava mikroračunalo, koje automatski prilagođava snagu grijanja prema unutarnjim razinama opterećenja. Time se postiže visoka preciznost i energetska učinkovitost, što rezultira većom ekološkom održivošću i uštedom energije. | |
| ③ | Primarne komponente sustava: grijaće cijevi, poluprovodnički releji itd. | |
| 4 Alarmni sustav greške (opcionalno) | ||
| Sigurnosna zaštita opreme | Neovisni limitator temperature automatski prekida grijanje u slučaju pregrijavanja, uz zvučne i vizualne alarme koji upozoravaju operatera, učinkovito štiteći uzorke. | |
| 5. Pregled odabranih električnih komponenti | ||
| Instrumentacija | LCD integrirani horizontalni blok instrument prikazuje višestruke skupove podataka na jednom zaslonu sa stabilnim i točnim prijenosom signala. Instrument ima PID logički rad, nudeći mogućnosti samopodešavanja i ručnog podešavanja. | |
| Poluprovodnički relej | Koristi visokokvalitetne poluprovodničke releje | |
| Senzor temperature | Koristi PT100 senzore | |
| 6. Tehnička dokumentacija | ||
| Priručnici | Upute za upotrebu opreme, jamstveni list, potvrdu o sukladnosti, električni shematski dijagram, | |
| 7. Dodatna oprema | ||
| Pohrana podataka | USB pohrana, pohrana podataka proračunske tablice | |
| Printer | Ispis na termalni papir, podesivi interval ispisa | |
| Otvor za punjenje inertnim plinom | Unutarnja raspodjela u obliku slova U, otvor 16 mm (vanjski promjer) | |
| Mjerač protoka plina | Kontrolni plinski kanal za regulaciju protoka plina | |
| Indikator rada | Indikator u tri boje (radni status, status greške, status pretjerane temperature) | |
| III. Zahtjevi za instalaciju okruženja opreme | ||
| Zahtjevi za instalaciju opreme | Temperatura i vlažnost okoline: 5°C do 30°C, relativna vlažnost: <85% | |
| Nema intenzivnih vibracija u blizini | ||
| Bez izravne sunčeve svjetlosti ili drugih izravnih izvora topline | ||
| Nema jakih elektromagnetskih polja u blizini | ||
| Nema velikih koncentracija prašine ili korozivnih tvari u blizini | ||
| Soba mora biti dobro prozračena. | ||
| Nema jakih strujanja zraka u blizini; gdje je potreban prisilni protok zraka, protok zraka ne smije biti usmjeren na jedinicu. | ||
| Oprema mora biti postavljena na čvrstu, ravnu površinu i održavana u vodoravnom položaju. | ||
| Mora postojati razmak od najmanje 50 cm između stražnje strane opreme i zida, s najmanje 50 cm razmaka s obje strane. | ||
| IV. Prihvaćanje i jamstvo | ||
| Parametri | Svi gore navedeni podaci izmjereni su tijekom rada u uvjetima praznog hoda. | |
| prihvaćanje | prihvaćanje inspection shall be completed within one week of the equipment arriving at the buyer's designated delivery address. | |
| Jamstvo | Jamstveni rok od 12 mjeseci primjenjuje se nakon prihvaćanja. Nakon tog razdoblja, za zamjenske dijelove će se primjenjivati razumne naknade. | |
| V. Vrijeme proizvodnje i način prijevoza | ||
| Vrijeme isporuke | Isporuka unutar 45 radnih dana od dana uplate akontacije na račun dobavljača. | |
| Način prijevoza | Cestovni prijevoz; isporuka u transportnoj ambalaži u skladu sa standardima QB/WD008-2001. Mjesto dostave: odredište kupca (isključujući dostavu na katu). Istovar vreća preuzima kupac. | |
