1. Tehničko rješenje
| Naziv projekta | Prilagođena pećnica s cirkulacijom vrućeg zraka (DS-LH135) |
| Poziv na broj | 20200518032 |
| Datum | 18. svibnja 2020 |
| Odobreno | g. He |
| Nacrtano | gospodine Li |
| Komercijalni | Zhang Yu |
| Telefon: | 13671719019 |
| I. Namjena opreme i standardi sukladnosti | ||
| U skladu je sa standardima proizvodnje opreme | U skladu je sa sljedećim standardima za električne peći za sušenje s toplim zrakom: GB/T 30435-2013 standard, GB 5959.4-92 sigurnosni standard, GB/T 20033-2011 standard pećnice s cirkulacijom vrućeg zraka | |
| 2. Primjena proizvoda | Prikladno za provođenje otpornosti na toplinu, otpornost na vlagu, otpornost na suhoću, ispitivanje prilagodljivosti visokim/niskim temperaturama, održavanje konstantne temperature na niskim temperaturama i skladištenje elektroničkih i električnih proizvoda, površinske obrade, instrumenata, plastike, metalurgije itd. Posebno prikladno za testiranje prilagodljivosti visokim/niskim temperaturama optičkih vlakana, kristala, preciznih induktora, površinski tretiranih proizvoda, PCB-a, LCD-a itd. Također služi kao pouzdanost uređaj za ispitivanje za inženjering kontrole kvalitete. Također je prikladan za urede za nadzor kvalitete, istraživačke institucije i sveučilišta za procjenu učinka i kvalitete proizvoda. | |
| 3. Zabranjene tvari | Sljedeće tvari su strogo zabranjene za ispitivanje: zapaljivi, eksplozivni, visoko korozivni ili jako radioaktivni materijali. | |
| II. Specifikacije opreme | ||

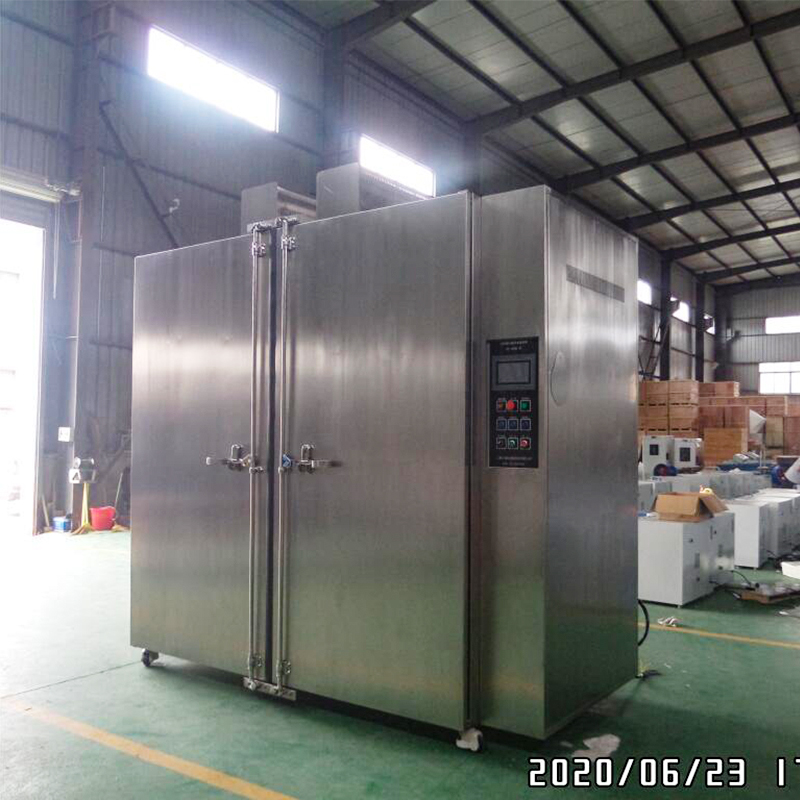

| 1. Naziv opreme | Prilagođena visokotemperaturna pećnica s cirkulacijom vrućeg zraka | |
| 1. Model opreme | DS-5800H | |
| 2. Primarni tehnički parametri | ||
| Prilagođena pećnica s cirkulacijom vrućeg zraka | ||
| 2.1 Dimenzije unutarnje komore | 2200 × 1200 × 2200 mm (širina × dubina × visina) | |
| 2.2 Vanjske dimenzije | 3000 × 1400 × 2900 mm (uključujući motor ventilatora) | |
| 2.3 Raspon temperature | RT 20 do 180°C | |
| 2.4 Upravljač | Kontroler LCD zaslona osjetljivog na dodir | |
| 2.5 Načini rada | 1 Vremenski rad 2 Rad konstantne vrijednosti 3 Programirani rad | |
| 2.4 Kontinuirana radna temperatura | 160°C | |
| 2.5 Temperaturne fluktuacije | ±1°C | |
| 2.6 Ujednačenost temperature | ±2,5% zadane vrijednosti | |
| 2.7 Brzina zagrijavanja | ≥3°C/min (prosječno) | |
| 2.8 Temperaturna rezolucija | 0,1°C | |
| 2.9 Ujednačenost temperature | 100°C: s 2°C | |
| 2.10 Volumen | 5,8 m³ | |

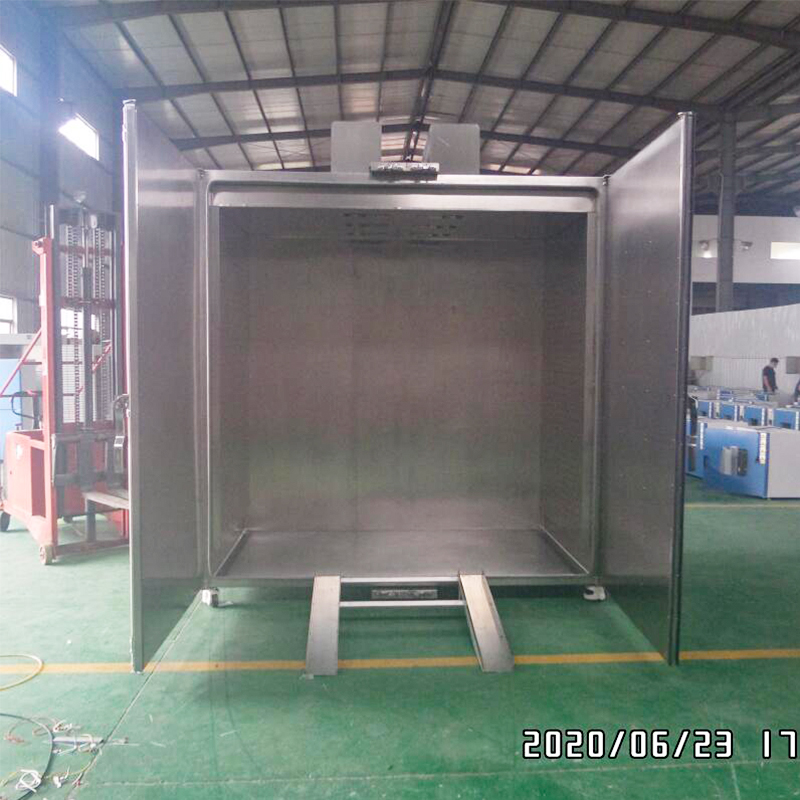

| 2.11 Rampa za prijenos robe | 2200x1000 mm | |
| 2.12 Kapacitet opterećenja unutarnje komore | 1,5 tona | |
| 2.13 Napajanje (približno) | 380V/50Hz | |
| 2.14 Ukupna potrošnja energije | cca. 25kW | |
| 3. Struktura i materijali opreme | ||
| 3.1 Strukturalni materijali kućišta | Struktura | Unutarnje strukturno ojačanje sastoji se od kutnog čeličnog okvira, s komponentama složenim od vanjskog prema unutarnjem: kućište – toplinska izolacija od kamene vune – okvir – zračni kanal – unutarnja komora – stalak za uzorke. Upravljački sustav smješten je u upravljačkom ormariću postavljenom izvana na desnoj strani jedinice, dok je motor ventilatora smješten na desnom boku za stvaranje aksijalnog protoka zraka. |
| Materijal vanjskog kućišta | Kućište kućišta ima brušeni završni sloj od nehrđajućeg čelika 304. | |
| Materijal unutarnje obloge | Izrađen od vrhunske SUS304 ploče od nehrđajućeg čelika sa zrcalnom obradom. | |
| Brava za vrata | Sadrži pričvršćivanje vrata na klik za jednostavnu upotrebu. | |
| Izolacijski sloj | Izolirana 5052 vatrootpornom vunom od aluminijevog oksida. | |
| Kotačići | Opremljen s četiri Fuma kotačića (pojedinačna nosivost: 1000 kg). | |

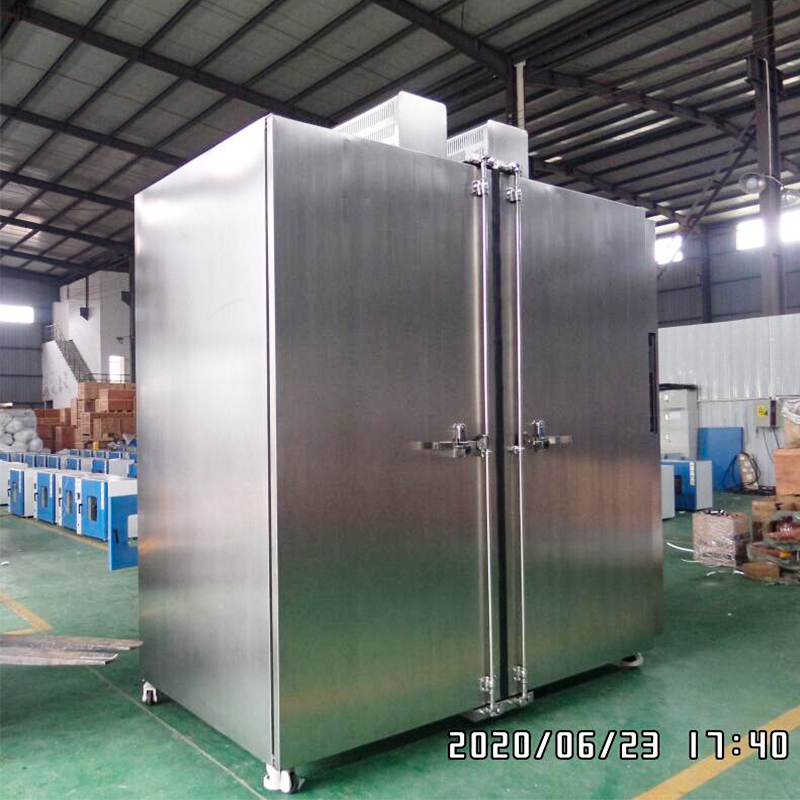

| vrata | Konfiguracija s dvostrukim vratima bez prozora za gledanje, uključuje ergonomske mehanizme za zaključavanje. Okviri vrata koriste konstrukciju s višestrukim brtvama sa posebnim brtvama od silikonske gume otporne na visoke/niske temperature. | |

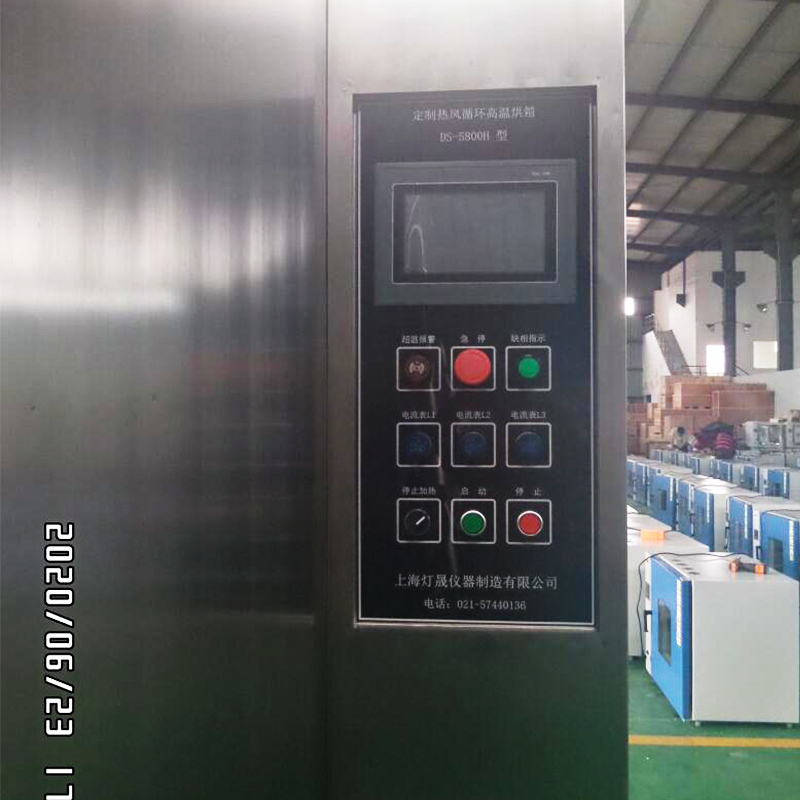

| 3.2 Kontrolni sustav | Kontrolor | Inčni zaslon u boji osjetljiv na dodir |
| Informacije o prikazu sučelja | Trenutna radna temperatura, postavljena temperatura, vrijeme rada, broj radnih segmenata (ako je postavljen) i druge informacije | |
| Rad zadane vrijednosti | Dugotrajan rad nakon postavljanja temperature | |
| Zakazano izvršenje | Postavite temperaturu i trajanje rada kada se postigne zadana temperatura. Uređaj će prestati s radom nakon isteka postavljenog trajanja. | |
| Izvršenje programa | Postavite temperaturu 1, postavite trajanje 1, postavite temperaturu 2, postavite trajanje 2. Može se programirati do 15 segmenata temperature i trajanja. Nakon dovršetka programiranja, oprema će raditi uzastopno prema unaprijed postavljenim temperaturama i trajanjima. Nakon završetka svakog operativnog segmenta, uređaj će se automatski zaustaviti. | |
| 3.3 Sustav distribucije i cirkulacije zraka | ventilator | 2 motora ventilatora otporna na visoke temperature turbinski ventilator od legure otporan na visoke temperature, postiže prisilnu konvektivnu difuzijsku cirkulaciju |
| ventilator drive | Aksijalno strujanje | |
| Kanalska cirkulacija | Dizajn paralelnog kanala s vrućim zrakom koji se kreće s desna na lijevo. Pregrade ugrađene unutar kanala osiguravaju da i tlak i brzina zraka zadovoljavaju standarde ispitivanja, istovremeno omogućujući brzu stabilizaciju temperature nakon otvaranja/zatvaranja vrata. | |
| Testna luka | Promjer 50 mm, 1 na lijevoj strani | |
| 3.4 Sustav grijanja | ① | Sustav grijanja koristi metodu grijanja cirkulacijom vrućeg zraka, osiguravajući jednoliku raspodjelu temperature i pouzdanu kontrolu temperature. |
| ② | I kontrolu temperature i izlaznu snagu izračunava mikroračunalo, koje automatski prilagođava snagu grijanja prema unutarnjim razinama opterećenja. Time se postiže visoka preciznost i energetska učinkovitost, što rezultira većom ekološkom održivošću i uštedom energije. | |
| ③ | Primarne komponente sustava: grijaće cijevi, poluprovodnički releji itd. | |
| 4. Alarmni sustav greške | ||
| Sigurnosna zaštita opreme | 1. Neovisni limitator temperature s automatskim isključivanjem grijanja u slučaju pregrijavanja, pružajući učinkovitu zaštitu uzorka. 2. Gumb za zaustavljanje u nuždi za trenutno prekidanje glavnog napajanja u kritičnim situacijama. 3. Trobojna indikatorska svjetla nadziru prekoračenje temperature i rad motora ventilatora. Svaka anomalija aktivira zvučne i vizualne alarme. 4. Zaštitni prekidač. 5. Uređaj za zaštitu od ispada faze. | |
| 5. Uvod u odabrane električne komponente | ||
| Instrumentacija | Instrumentacija LCD integriranog modula prikazuje više skupova podataka na jednom zaslonu sa stabilnim i točnim prijenosom signala. Instrument ima PID logički rad, funkciju samopodešavanja i mogućnosti ručne intervencije parametara. | |
| Poluprovodnički relej | Koristi visokokvalitetne poluprovodničke releje | |
| Senzor temperature | Koristi PT100 senzore | |
| 6. Priložena tehnička dokumentacija | ||
| Dokumenti | Upute za upotrebu opreme, jamstveni list, certifikat o sukladnosti, električni shematski dijagram | |
| 7. Dodatna oprema (izborno) | ||
| Pohrana podataka | USB pohrana, pohrana podataka proračunske tablice (500 juana) | |
| Printer | Ispis na termalni papir, podesivo vrijeme intervala ispisa (1500 juana) | |
| Priključak za ubrizgavanje inertnog plina | Unutarnja distribucija u obliku slova U, otvor 16 mm (vanjski promjer) (2000 juana) | |
| Mjerač protoka plina | Kontrolni plinski kanal za regulaciju protoka plina (25000 juana) | |
| III. Zahtjevi za instalaciju okruženja opreme | ||
| Zahtjevi za instalaciju opreme | Temperatura i vlažnost okoline: 5°C do 30°C, relativna vlažnost: <85% | |
| Nema intenzivnih vibracija u blizini | ||
| Bez izravne sunčeve svjetlosti ili drugih izravnih izvora topline | ||
| Nema jakih elektromagnetskih polja u blizini | ||
| Nema velikih koncentracija prašine ili korozivnih tvari u blizini | ||
| Soba mora biti dobro prozračena. | ||
| Nema jakih strujanja zraka u blizini; ako je potrebno prisilno strujanje zraka, ne smije se usmjeravati na jedinicu. | ||
| Oprema mora biti postavljena na čvrstu, ravnu površinu i održavana u vodoravnom položaju. | ||
| Mora postojati razmak od najmanje 50 cm između stražnje strane opreme i zida, s najmanje 50 cm razmaka s obje strane. | ||
| IV. Prihvaćanje i jamstvo | ||
| Parametri | Gore navedeni podaci izmjereni su tijekom rada u uvjetima praznog hoda. | |
| prihvaćanje | prihvaćanje testing shall be completed within one week of the equipment arriving at the buyer's designated delivery address. | |
| Jamstvo | Jamstveni rok bit će 12 mjeseci nakon završetka prihvaćanja. Izvan ovog jamstvenog roka, za zamjenske dijelove će se primjenjivati razumni troškovi. | |
| V. Vrijeme proizvodnje i način prijevoza | ||
| Vrijeme isporuke | Isporuka unutar 30 radnih dana od dana uplate avansa na račun dobavljača. | |
| Način prijevoza | Cestovni prijevoz; transportni kontejneri koji ispunjavaju zahtjeve QB/WD008-2001. Mjesto isporuke: Točka koju odredi kupac (isključujući dostavu na katu). Istovar će preuzeti kupac. | |
