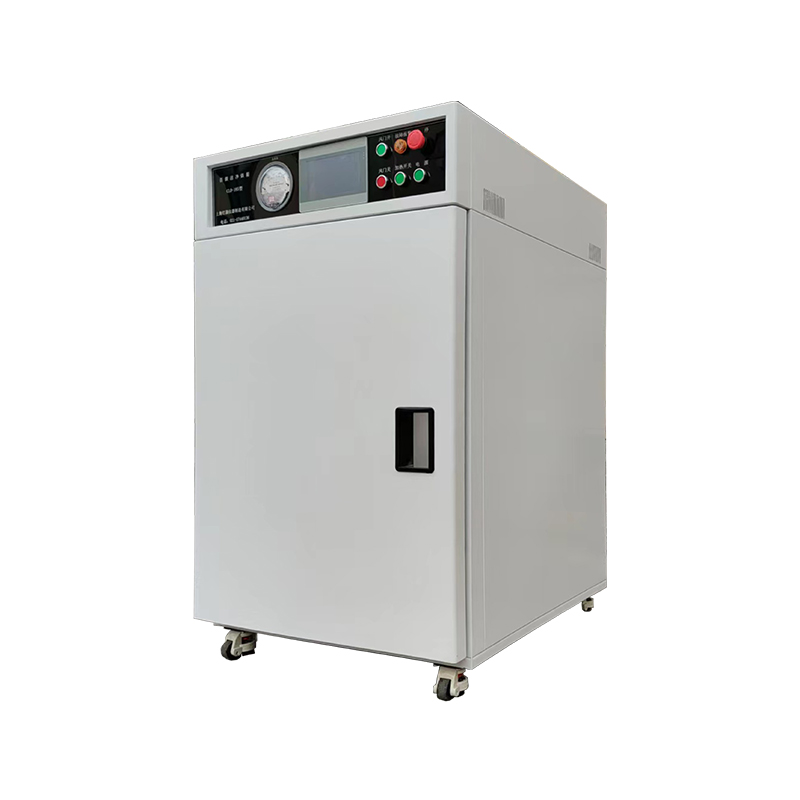

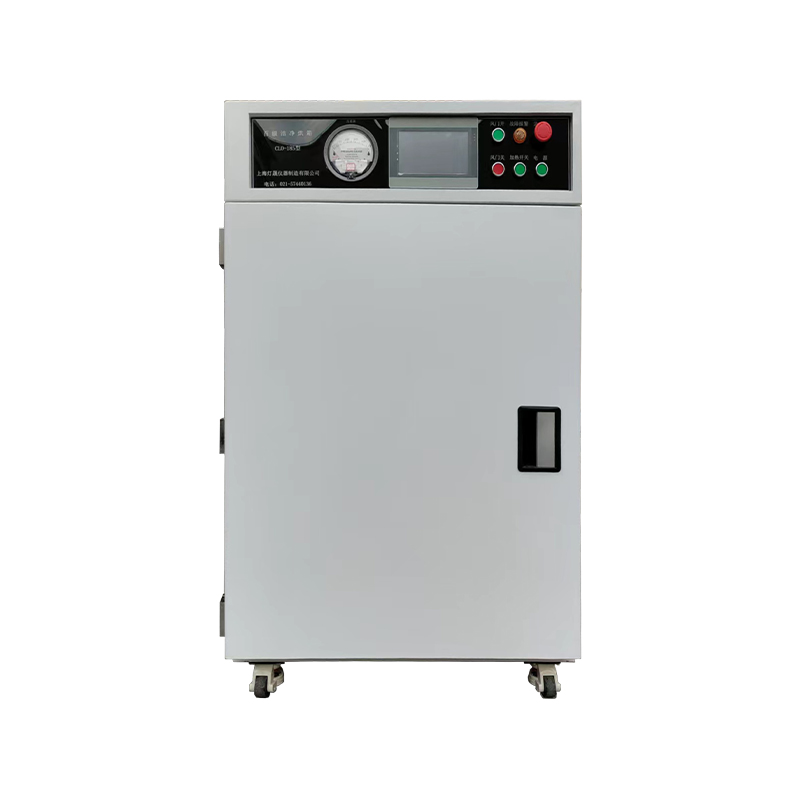

Class 100 Cleanroom Drying Oven, također poznata kao Class 100 Cleanroom Baking Oven ili Class 100 Cleanroom Drying Cabinet, posebna je oprema koja integrira sušenje na visokoj temperaturi s kontrolom okoliša u čistim sobama. Kroz HEPA visokoučinkoviti sustav filtriranja i usmjerenu organizaciju protoka zraka, radna komora postiže ISO 6 (ranije Klasa 100) standarde čistoće. Oprema usvaja laminarni vertikalni ili horizontalni način strujanja zraka, gdje se čisti vrući zrak filtrira FFU jedinicom postavljenom na vrhu (učinkovitost filtracije ≥99,99% za čestice od 0,3 μm) i ravnomjerno raspoređuje po radnoj površini. Također je opremljen automatskim modulom za pročišćavanje zračnog tuša kako bi se osigurao brzi oporavak čistoće tijekom otvaranja vrata. Raspon kontrole temperature pokriva 50-300 ℃, s fluktuacijom od ≤±1 ℃. Prikladan je za procese sušenja osjetljive na kontaminaciju česticama u područjima precizne proizvodnje. Uglavnom se koristi u elektronici, integriranim krugovima, COB crnom ljepilu za sušenje i stvrdnjavanje, zaslonima, čipovima, LCD-ima, CMOS-u, IS-u i farmaceutskoj industriji. Također se može koristiti za ispitivanje na visokim temperaturama koje zahtijeva visoku čistoću okoliša. To je neophodna oprema za sušenje, toplinsku obradu, toplinsko starenje, ispitivanje na visokim temperaturama i stvrdnjavanje predmeta u gore navedenim industrijama.
① Ugrađeni visokoučinkoviti HEPA/ULPA filtri pružaju učinkovitost filtracije do 99,99% za čestice od 1µm, osiguravajući kontinuiranu čistoću ISO klase 5 (klasa 100) unutar komore, ispunjavajući stroge zahtjeve preciznih procesa.
② Koristeći napredni dizajn dinamike fluida i ventilatore visokih performansi, postiže vertikalnu laminarno strujanje vrućeg zraka unutar komore, osiguravajući ujednačenost temperature od ≤±1,5 ℃ u radnom području.
③ Sve unutarnje stijenke imaju zaobljene kutove, bešavno zavarivanje i elektropoliranje, čime se u osnovi eliminiraju mrtve zone čišćenja i rizik od nakupljanja čestica, jamčeći čistoću procesa.
④ Opremljen zaslonom u boji osjetljivim na dodir i višesegmentnim programabilnim PLC kontrolerom, omogućuje precizno postavljanje krivulja grijanja, konstantne temperature i hlađenja, omogućujući potpunu automatizaciju i sljedivost podataka za složene procese.
⑤ Komora jezgre obično je izrađena od brušenog nehrđajućeg čelika SUS304, koji posjeduje izvrsnu otpornost na visoke temperature i koroziju, posebno pogodan za osjetljive procese kao što su poluvodiči i fotorezisti.
⑥ Sastavljen od centrifugalnog ventilatora otpornog na visoke temperature i preciznog sustava za vođenje zraka, osigurava brz i ravnomjeran prijenos topline na svaku površinu materijala, značajno poboljšavajući učinkovitost i konzistenciju sušenja.
⑦ Upotrebom dvostrukih brtvenih traka izrađenih od silikonske gume ili fluorogume, te dopunjenih pneumatskim uređajem za zaključavanje, učinkovito izolira ulazak vanjskog kontaminiranog zraka, dok istovremeno osigurava stabilnost unutarnje procesne atmosfere.
⑧ Integrirani višestruki hardverski i softverski sigurnosni krugovi, uključujući zaštitu od previsoke temperature, zaštitu od prekomjerne struje, blokadu ventilatora i zaštitu od curenja, pružajući snažnu zaštitu za dugoročno stabilan rad opreme i proizvoda.
⑨ Poliranjem zrcala unutarnje komore i tretmanom dekontaminacije pečenjem na visokoj temperaturi, značajno smanjuje hlapljive organske spojeve koje oprema može stvoriti tijekom rada na visokim temperaturama.
⑩ Upotrebom izolacijskih materijala visokih performansi i optimiziranog rasporeda grijača, u kombinaciji s PID adaptivnim algoritmom za podešavanje snage, postiže se brzo zagrijavanje i precizna kontrola temperature uz učinkovito smanjenje potrošnje energije.
⑪ Opcijska sučelja za dušik ili drugi inertni plin i sustav kontrole mikro-pozitivnog tlaka komore dostupni su za stvaranje izvrsnog okruženja za sušenje bez kisika za procese osjetljive na kisik ili vlagu.
⑫ Osnovni moduli kao što su filteri, ventilatori i grijači usvajaju standardizirane strukture za brzo otpuštanje, uvelike pojednostavljujući procese dnevnog održavanja, čišćenja i zamjene rezervnih dijelova, smanjujući vrijeme zastoja. ⑬ Neovisno okruženje komore i učinkovit sustav filtriranja učinkovito sprječavaju unakrsnu kontaminaciju između različitih serija materijala, što ga čini posebno pogodnim za istraživanje i razvoj i proizvodnju više varijanti i malih serija.
⑭ Njegove izvrsne performanse čistoće i kontrole temperature čine ga savršeno prikladnim za najmodernija područja u visokotehnološkim industrijama kao što su proizvodnja poluvodičkih čipova, MEMS pakiranja, biofarmaceutika i precizna optika.
⑮ Zajamčena usluga nakon prodaje: Sveobuhvatna mreža usluga nakon prodaje koja pokriva većinu dijelova zemlje osigurava bezbrižnu upotrebu za korisnike (Napomena: isključujući vrlo nekoliko udaljenih gradova i sela);
⑯Rješenja za tehničku podršku: Pruža višestruko tehničko vodstvo uključujući video, telefonske i online video upute, intuitivno demonstrirajući performanse opreme i metode rada kako bi korisnici brzo svladali opremu.
① Materijal vanjske školjke: Izrađen od odabranog visokokvalitetnog hladno valjanog čeličnog lima (Q235), precizno oblikovanog pomoću CNC tehnologije. Površina je tretirana fosfatiranjem i antistatičkim praškastim premazom, što rezultira robusnom školjkom. Antistatičan je, otporan na koroziju i ogrebotine, osiguravajući dugotrajnu kvalitetu;

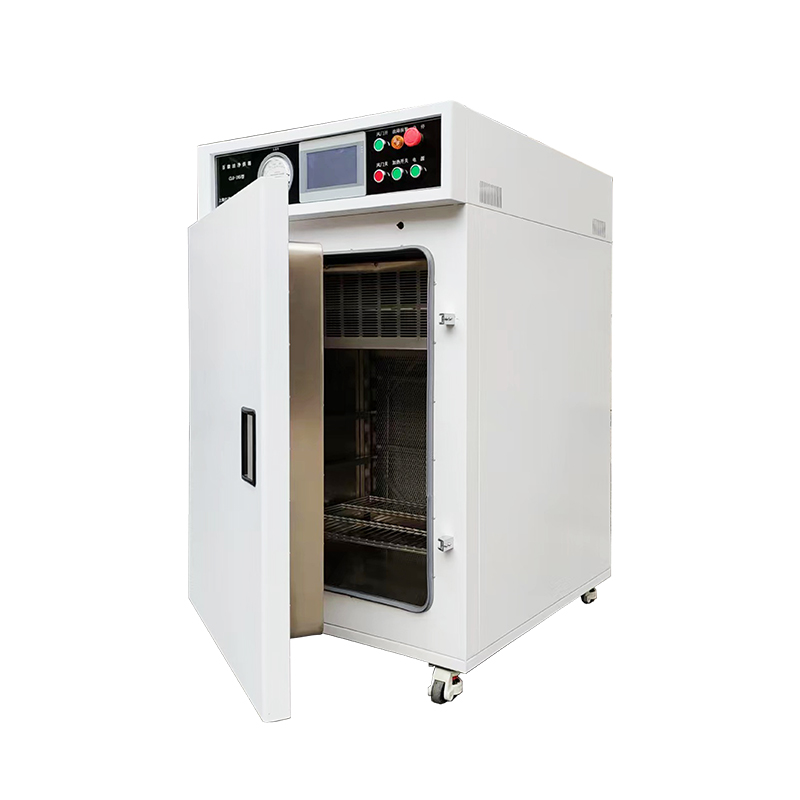

② Radna komora: Izrađena od zadebljanog nehrđajućeg čelika SUS304, koji posjeduje izvrsnu stabilnost na visokim temperaturama i otpornost na koroziju, s glatkom površinom za jednostavno čišćenje;
③ Upravljačka ploča: Vrhunski kontroler zaslona u boji, prikazuje ključne podatke kao što su temperatura i vrijeme u stvarnom vremenu s visokom preciznošću. Sadrži inteligentnu dijagnostiku grešaka i funkcije alarma, pružajući intuitivnu interakciju čovjeka i stroja i potpunu kontrolu na dohvat ruke;
④ Sustav cirkulacije: koristi snažan turbinski ventilator i znanstveni dizajn protoka zraka za postizanje brze cirkulacije vrućeg zraka, osiguravajući izvrsnu ujednačenost temperature unutar radne komore, sprječavajući lokalno pregrijavanje i značajno poboljšavajući učinkovitost sušenja i dosljednost obrade;
⑤ Opremljen višestrukim sigurnosnim mehanizmima kao što su zaštita od previsoke temperature i zaštita od preopterećenja, osiguravajući dugoročno stabilan rad, pogodan za visokofrekventnu upotrebu u istraživanju;
⑥ Izolacijski sloj: Prostor između vanjske ljuske i radne komore ispunjen je 75 mm debelim pamukom od keramičkih vlakana visoke čistoće (Al₂O₃), pružajući vrhunsku toplinsku izolaciju, uvelike smanjujući gubitak topline, osiguravajući stalnu temperaturu i postižući visoku energetsku učinkovitost;
⑦ Brtva za vrata: može dugo izdržati toplinsko oksidativno starenje, održavajući elastičnost i cjelovitost brtvljenja, učinkovito sprječavajući gubitak topline i osiguravajući stabilnost temperature radne komore;
⑧ Grijaća cijev: izrađena od nehrđajućeg čelika i žice od legure za električno grijanje visokog otpora, s toplinskom učinkovitošću većom od 95%. Integrirani dizajn pruža dobru izolaciju, otpornost na koroziju i otpornost na oksidaciju, pogodan za visoke temperature, vlažna i korozivna industrijska okruženja, osiguravajući dug život i stabilne performanse;
⑨ Police: standardna konfiguracija uključuje kromirane mrežaste police visoke otpornosti na koroziju s tretmanom površinskog otvrdnjavanja, koji pruža otpornost na oksidaciju, otpornost na kiseline i lužine i stabilnu nosivost; podržava fleksibilnu prilagodbu različitih materijala i tipova rupa, uključujući nehrđajući čelik, leguru i teflon, savršeno se uklapajući u zahtjevne primjene u farmaciji, elektronici i znanstvenim istraživanjima, pružajući precizna i pouzdana rješenja za nosivost za vrhunske procese sušenja.
⑩ Neki modeli velikog kapaciteta opremljeni su tihim univerzalnim kotačima visokih performansi, koji kombiniraju fleksibilno kretanje sa stabilnim pozicioniranjem, prikladni za precizne laboratorije i vrhunska industrijska okruženja, pokazujući detaljnu tehnologiju i dizajn jednostavan za korištenje.
① Usvajanjem naprednih PID algoritama i programabilnih regulatora s više segmenata, može precizno postaviti i automatski izvršiti složene krivulje grijanja, konstantne temperature i hlađenja. Programski način rada i način fiksne vrijednosti mogu se slobodno mijenjati, osiguravajući ponovljivost i pouzdanost procesa.
② Opremljen je velikim zaslonom osjetljivim na dodir visoke razlučivosti, koji pruža intuitivno grafičko iskustvo rada, dinamički prikaz svih radnih parametara u stvarnom vremenu, status opreme i krivulje u stvarnom vremenu, pojednostavljujući radni proces.
③ Integrirani temperaturni senzori s više točaka i proširivi s modulima za nadzor tlaka zraka i točke rosišta (vlažnosti), koji pružaju sveobuhvatno praćenje unutarnjeg okruženja komore u stvarnom vremenu kako bi se osigurali stabilni uvjeti procesa.
④ Praćenje rada ventilatora u stvarnom vremenu i statusa visokoučinkovitog filtra, povezanog sa sustavom grijanja, osiguravajući stabilnu cirkulaciju zraka i održavajući čistoću klase 100 kako bi se spriječila kontaminacija česticama.
⑤ Dodatni regulator masenog protoka (MFC) i mikro-pozitivni sustav kontrole tlaka za preciznu kontrolu protoka inertnih plinova kao što je dušik i tlaka unutar komore, osiguravajući zaštitnu atmosferu za osjetljive procese.
⑥ Ugrađeni čip za pohranu velikog kapaciteta, koji automatski bilježi sve procesne parametre, krivulje i alarmne događaje, podržavajući izvoz podataka i revizijske tragove kako bi se zadovoljili strogi standardi upravljanja kvalitetom.
⑦ Integrirani neovisni zaštitnik od previsoke temperature, zaštitnik od curenja, zaštita od preopterećenja ventilatora i sklopka za zaključavanje vrata i drugi hardverski krugovi, koji grade višeslojnu sigurnosnu barijeru koja kombinira hardver i softver.
⑧ Standardna konfiguracija s Ethernet i RS-485 komunikacijskim sučeljima, podržava daljinski nadzor i prikupljanje podataka, omogućava integraciju s tvorničkim MES sustavima, postavljajući temelje za pametne tvornice.
⑨ Podržava postavke dopuštenja lozinke na više razina, razlikujući privilegije administratora i operatera, učinkovito sprječavajući neovlaštenu modifikaciju parametara i osiguravajući sigurnost recepata osnovnog procesa i rada opreme.
⑩ Sadrži sveobuhvatnu funkciju samoprovjere sustava, koja može dijagnosticirati i točno locirati nenormalne uvjete u stvarnom vremenu, izdajući zvučne i vizualne alarme i prikazujući informacije o kvaru, uvelike poboljšavajući učinkovitost održavanja.
| Model | DEP-185HD | DEP-275HD | DEP-485HD | DEP-985HD |
| Kontrolor | Integrirani PLC (100 grupa / 100 segmenata po grupi) | |||
| Sučelje čovjek-stroj (HMI) | 7-inčni zaslon osjetljiv na dodir | |||
| Klasa čistoće | Klasa 100 | |||
| Raspon temperature | RT 10～250℃ | |||
| Ujednačenost temperature | ±2,5% ℃ | |||
| Fluktuacija temperature | ≤±1℃ | |||
| Koncentracija čestica u komori | 1um≤8320pc/m³ | |||
| Raspon mjerača vremena | 0~9999 min | |||
| Filter | H14 visokotemperaturni HEPA filter | |||
| Sustav kontrole pristupa | Elektromagnetska brava (zaključavanje) | |||
| Dimenzije filtera (mm) | 480x350x90 | |||
| Nazivni protok zraka | 650m³/h | |||
| Dimenzije komore (mm) | 600x500x600 | 600*500*900 | 800*600*1000 | 1000*700*1400 |
| Vanjske dimenzije (mm) | 965x1240x1510 | 965x1240x1810 | 1290x965x1790 | 1950x1055x1790 |
| Volumen | 180L | 270L | 480L | 980L |
| Napajanje | AC220V/18A | 220V/20A | 380V/18A | 380V/30A |
| Nazivna snaga | 3,5 KW | 4KW | 6KW | 9KW |
| Bruto težina/neto težina | 300/255 KG | 350/320KG | 490/450KG | 810/730 KG |
| Standardne police | 2 | |||
| Radno okruženje | 0～45℃ | |||
| br. | Ime | Parametri | Referentna fotografija |

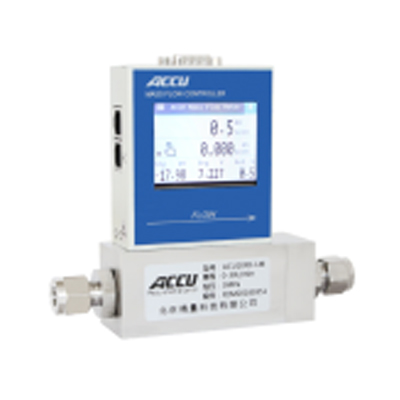

| 1 | Regulator masenog protoka | ① 0~30 L/min | |
| 2 | Neovisni limitator pretjerane temperature | ① Sekundarna zaštita od prekoračenja temperature i odlaska | |
| 3 | Ugrađeni pisač | ① Ispis u stvarnom vremenu | |
| 4 | Testni priključak | ① Materijal: bakelit od nehrđajućeg čelika | |
| 5 | Snimač temperature s više točaka | ① 6 kanala | |
